Магнитно-резонансная томография (МРТ) занимает ключевое место в современной диагностической радиологии благодаря своей способности обеспечивать визуализацию мягкотканевых структур с высоким пространственным и контрастным разрешением без ионизирующего излучения. На протяжении последних десятилетий развитие аппаратов МРТ в направлении повышения мощности магнитного поля и совершенствования градиентных систем, что позволило существенно расширить диагностические возможности метода. Повышение мощности МРТ аппарата связано не только с увеличением сигнала и, как следствие, разрешающей способности изображений, но и с возможностью проведения спектроскопии, функциональной МРТ, трактографии и других продвинутых исследований.
Чем характеризуется мощность аппарата МРТ
Мощность аппарата МРТ в профессиональной среде определяется преимущественно величиной напряженности магнитного поля, создаваемого основной (стационарной) магнитной системой, которая выражается в теслах (Тл). Это фундаментальный параметр, от которого зависят множество физических характеристик сигнала, включая отношение сигнал/шум (signal-to-noise ratio, SNR), контрастность между тканями, чувствительность к различиям в релаксационных временах и спектральной информации в МР-спектроскопии.
Однако магнитная индукция не является единственным параметром, определяющим "мощность" в широком понимании. Важную роль также играют:
Мощность градиентных катушек, измеряемая в миллитесла на метр (мТл/м), определяющая скорость и точность пространственной кодировки сигнала.
Скорость нарастания градиента (slew rate), измеряемая в Тл/м/с, которая влияет на временное разрешение и качество быстрой съемки, включая echo planar imaging (EPI).
Производительность радиочастотной системы (RF-системы), включая мощность передатчика и чувствительность приемных катушек.
Эффективность системы охлаждения и контроля стабильности поля, особенно критичная для сверхпроводящих магнитов высокой мощности.
Таким образом, мощность МРТ — это совокупный параметр, отражающий не только напряженность, но и способность всей системы обеспечивать высокую однородность магнитного поля, точную градиентную модуляцию и стабильную RF-накачку, критичную для современных диагностических и научных приложений.
Маломощные аппараты МРТ до 1.3 Тесла
Маломощные аппараты МРТ, работающие при напряженности магнитного поля до 1.3 Тл, исторически представляли собой важный этап в развитии метода и до настоящего времени сохраняют значимость в отдельных случаях. Эти томографы, как правило, используют постоянные (permanent) или сопротивляющиеся (resistive) магниты, в отличие от сверхпроводящих систем, применяемых в высокопольных МРТ. Их конструктивные особенности позволяют использовать открытые конструкции, что имеет важное значение для пациентов с клаустрофобией, детей или при необходимости интраоперационной визуализации.
Наиболее распространенные области применения МРТ аппаратов данной категории включают:
Ортопедическая диагностика, особенно прицельные исследования суставов (например, коленного, плечевого, голеностопного).
Функциональная неврология и спинальная МРТ, где высокая однородность поля не является критически необходимой.
Исследования в условиях ограниченного пространства (мобильные установки, травматологические центры, клиники без возможности установки криогенного оборудования).
Одним из характерных представителей маломощных систем является Esaote O-scan, специализированный аппарат для МРТ диагностики опорно-двигательной системы. Он использует постоянный магнит с напряженностью поля около 0.31 Тл, обеспечивает высокое качество изображений суставов конечностей, обладает низким энергопотреблением и компактными размерами. Благодаря своей узкоспециализированной архитектуре, аппарат МРТ обеспечивает оптимальные условия для оффисной ортопедической диагностики.
Другим примером является Fujifilm OASIS, открытый МРТ аппарат с вертикальной ориентацией поля и напряженностью в 1.2 Тл. Это один из самых мощных представителей в классе маломощных аппаратах. Он сочетает умеренное поле с продвинутыми градиентными системами, что позволяет получать изображения высокого качества в условиях открытого доступа. Особенно широко используется при диагностике позвоночника и головного мозга у пациентов с противопоказаниями к закрытым томографам.
К числу преимуществ маломощных МРТ можно отнести:
Более низкие эксплуатационные затраты (отсутствие необходимости в жидком гелии, меньшая потребляемая мощность).
Повышенный комфорт пациента.
Более простые требования к помещению и вентиляции.
Однако данные системы уступают высокопольным и ультравысокопольным аппаратам по ряду ключевых параметров, включая:
Ниже отношение сигнал/шум (SNR), ограничивающее детализацию.
Более длительное время сканирования.
Ограниченные возможности продвинутых методов (диффузионно-взвешенная визуализация, спектроскопия, fMRI).
Несмотря на это, маломощные аппараты МРТ продолжают оставаться экономически обоснованным и клинически значимым выбором в ряде сценариев, особенно в частных медицинских центрах, амбулаторной практике и при узкой специализации диагностики.
Аппараты МРТ стандартной мощности 1.5 Тесла
Аппараты МРТ с напряжённостью основного магнитного поля 1.5 Тл являются наиболее широко распространёнными в клинической практике на сегодняшний день. Это обусловлено их универсальностью, сбалансированными характеристиками между качеством визуализации, стоимостью оборудования, эксплуатационными затратами и широтой доступных протоколов. В течение нескольких десятилетий 1.5-тесловые томографы формировали стандарт визуальной диагностики, оставаясь золотой серединой между техническими возможностями и экономической эффективностью.
Основное магнитное поле в 1.5 Тл обеспечивает достаточно высокий уровень сигнала на фоне минимального увеличения времени релаксации тканей и артефактов, обусловленных неоднородностью поля. В частности, при использовании оптимизированных градиентных систем и современных многоканальных приемных катушек достигается отличное отношение сигнал/шум (SNR), достаточное для подавляющего большинства клинических задач, включая нейровизуализацию, кардиологию, исследования сосудов, органов брюшной полости, малого таза, позвоночника и опорно-двигательного аппарата.
Аппараты МРТ данной категории поддерживают реализацию большинства продвинутых методов:
Диффузионно-взвешенная визуализация (DWI) с высокими b-значениями.
МР-ангиография с контрастом и без него.
МР-спектроскопия, включая исследования метаболитов в головном мозге.
Функциональная МРТ (fMRI), включая задачи нейронавигации.
МРТ сердца, в том числе стресс-пробы и фазово-контрастные исследования.

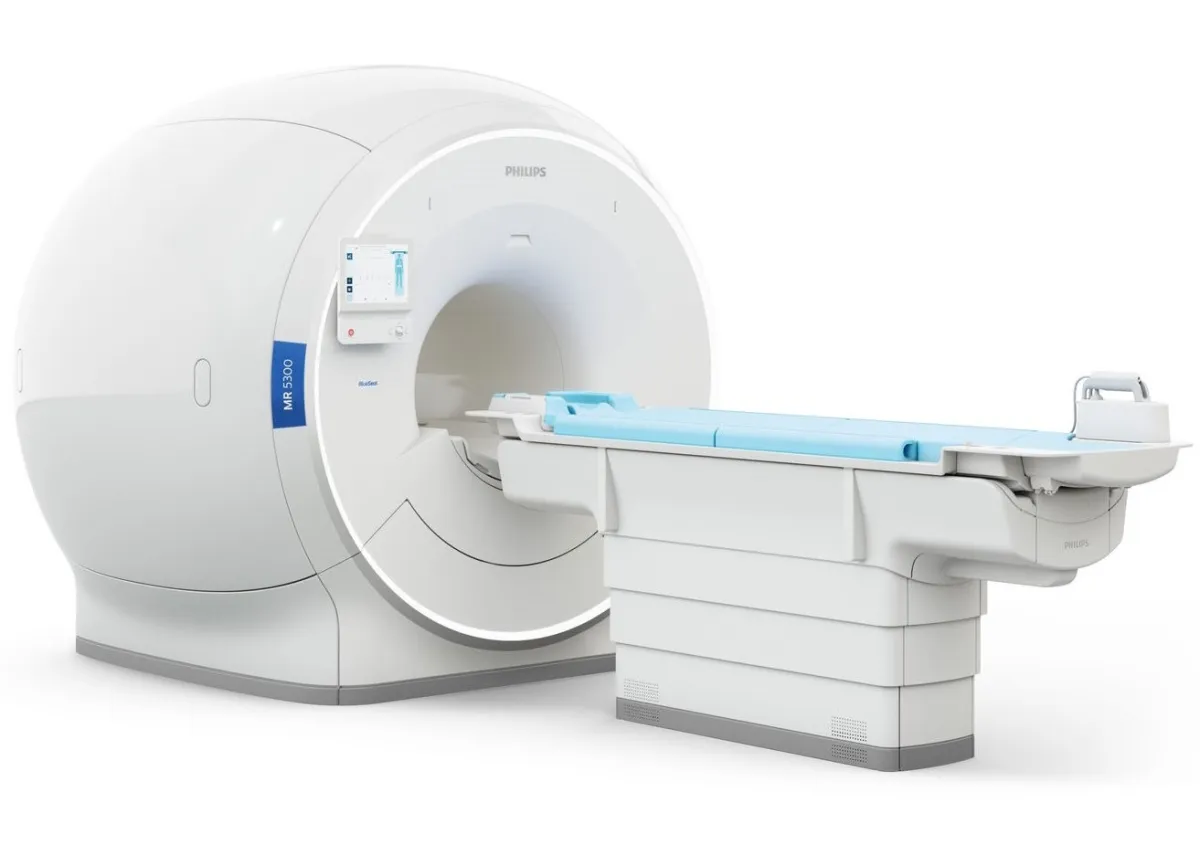

Одним из наиболее востребованных аппаратов МРТ в данной категории является Philips MR 5300. Томограф выделяется не только инновационной безгелиевой технологией BlueSeal, но и цифровой архитектурой dStream, которая минимизирует потери сигнала при передаче от катушек к системе сбора данных и повышает чувствительность. Благодаря гибкой платформе SmartWorkflow и интеллектуальной автоматизации, аппарат МРТ подходит как для стандартной рутинной работы, так и для задач с высоким уровнем детализации.
Также следует выделить Siemens MAGNETOM Sola — аппарат МРТ 1.5 Тесла с продвинутой платформой BioMatrix и высокоэффективной технологией Turbo Suite для ускоренного получения изображений. Он поддерживает однородность поля с минимальными градиентными искажениями и обеспечивает высокое качество изображений в самых сложных анатомических зонах.
Таким образом, 1.5 Тл аппараты остаются основным рабочим инструментом в государственных и частных учреждениях, сочетая оптимальную стоимость владения с широким спектром диагностических возможностей. Они особенно эффективны в условиях потоковой диагностики, при этом не уступая по качеству исследованиям, проводимым в более высоком поле, для большинства клинических сценариев.
Аппараты МРТ высокой мощности 3 Тесла
МРТ аппараты с напряжённостью основного магнитного поля 3 Тл предлагают экспертный уровень диагностики, ориентированный на расширенные клинические и научные задачи. Повышение поля до 3 Тл обеспечивает почти двукратное увеличение частоты Лармора, что приводит к значительному росту отношения сигнал/шум и повышению чувствительности к минимальным различиям в тканях и структуре. Это позволяет проводить визуализацию с более высокой пространственной и временной разрешающей способностью, существенно улучшая диагностическую точность при исследовании головного мозга, сосудов, предстательной железы, молочных желез, суставов и при функциональных МРТ-исследованиях.
Однако высокая мощность магнитного поля сопряжена с рядом физических и технических особенностей. На уровне 3 Тл наблюдается увеличение времени Т₁-релаксации, усиливаются артефакты неоднородности поля (особенно в зонах с переходами диэлектрической проницаемости, например, в области черепа, таза и брюшной полости), а также возрастает чувствительность к имплантам и металлическим структурам. Это требует применения технологий компенсации однородности (shimming), оптимизации градиентных и RF-последовательностей, использования многоканальных катушек и технологий коррекции искажений.
Современные 3 Тл томографы поддерживают широкий спектр передовых приложений:
МР-трактография, включая визуализацию белого вещества мозга.
fMRI с высоким временным разрешением, включая задачи нейронауки и предоперационного планирования.
МРТ молочных желез, с повышенной чувствительностью и разрешением.
МР-ангиография сосудов головы, шеи, аорты и периферии с субмиллиметровой точностью.
Спектроскопия метаболитов на малых объемах, включая нейрометаболические расстройства.
Качественная оценка суставного хряща, менисков и мягких тканей с субструктурной детализацией.
Одним из флагманов в классе 3 Тл систем является Siemens MAGNETOM Vida — томограф с инновационной платформой BioMatrix, предусматривающей динамическую адаптацию параметров сканирования под физиологические особенности пациента (дыхание, движения, геометрию тела). Аппарат МРТ оснащён мощной градиентной системой и поддерживает технологии Deep Resolve для реконструкции изображений с помощью ИИ.

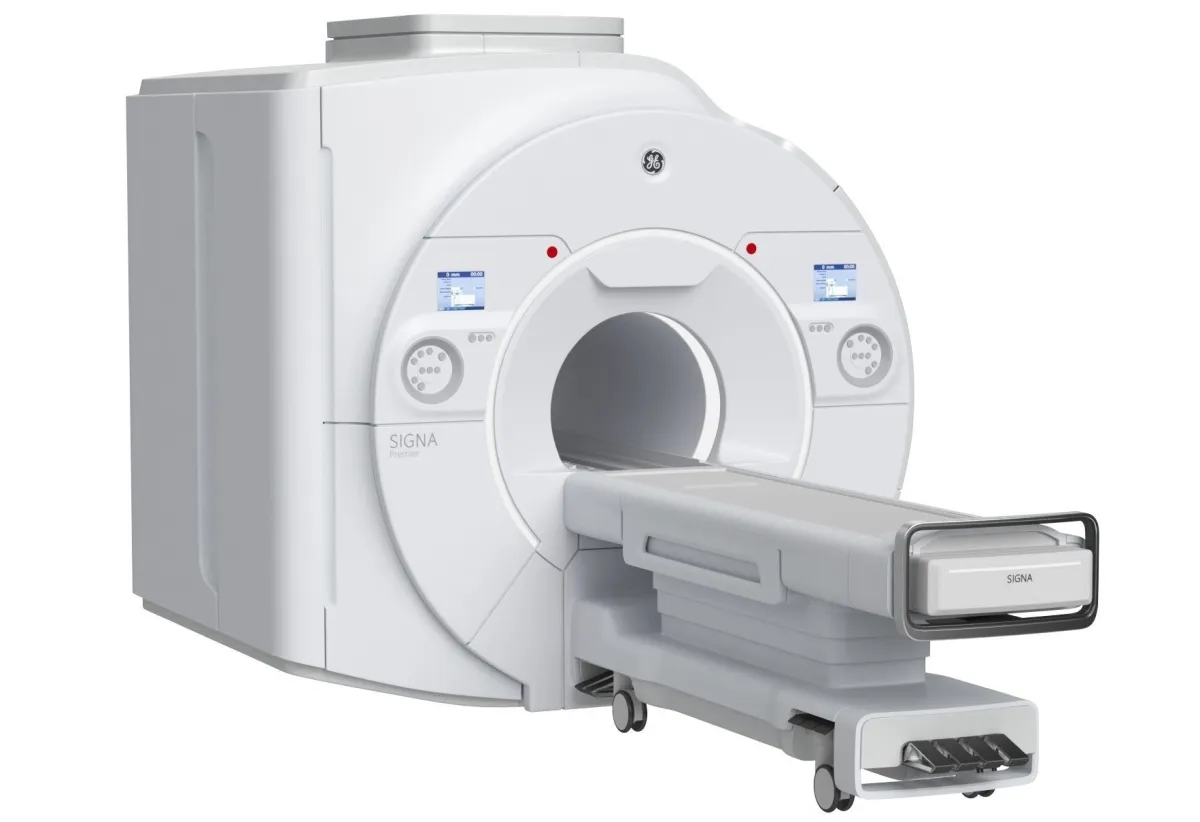

В свою очередь GE SIGNA Premier 3T представляет собой высокопроизводительную платформу, созданную с акцентом на нейронауку и онкологическую визуализацию. Система использует гибкие катушки AIR Coils, обеспечивает точную однородность поля и обладает расширенными возможностями спектроскопии и fMRI. Она оптимизирована для мультицентрических исследований и научных проектов.
Среди моделей от Philips следует выделить Ingenia Elition 3.0T, аппарат с цифровой подачей сигнала от катушек (dStream), обеспечивающей максимально возможное сохранение SNR. Он ориентирован на премиум-сегмент учреждений и подходит для задач высокой сложности, включая диффузионно-тензорную визуализацию и количественную оценку тканей мозга.
Таким образом, 3 Тл аппараты МРТ демонстрируют превосходство в точности диагностики и детализации структуры тканей, что делает их незаменимыми в университетских клиниках, онкологических центрах, научных учреждениях и при подготовке к сложным оперативным вмешательствам. Их использование требует высокой квалификации персонала и соответствующей технической инфраструктуры, но позволяет достигать уровня диагностики, ранее недоступного для клинической практики.
Сверхмощные аппараты МРТ от 7 Тесла и выше
Аппараты МРТ с напряжённостью основного магнитного поля от 7 Тл и выше представляют собой ультравысокопольные системы, находящиеся на стыке фундаментальной науки, нейронаук и прецизионной медицины. Эти установки открывают новые горизонты в визуализации анатомических, функциональных и метаболических характеристик тканей на микроуровне, ранее недоступном для клинической диагностики.
Ключевым биофизическим следствием увеличения поля до 7 Тл и выше является экспоненциальный рост отношения сигнал/шум, а также увеличение спектрального разрешения и химического сдвига в МР-спектроскопии. В то же время, увеличение мощности аппарата МРТ значительно усложняет инженерную реализацию таких систем и требует фундаментально нового подхода к конструкции радиочастотных катушек, градиентных систем и методов подавления неоднородностей магнитного поля.
Одной из ключевых проблем, с которой сталкиваются сверхмощные аппараты МРТ, является выраженное увеличение неоднородности RF-поля, что приводит к артефактам насыщения и неравномерности возбуждения. Решением становятся многоканальные фазовые массивы, технологии параллельной передачи (parallel transmission, pTx) и локализованная настройка возбуждения. Кроме того, высокое поле приводит к усилению специфической скорости поглощения (SAR), что ограничивает продолжительность и параметры импульсных последовательностей. Управление SAR становится критически важным аспектом безопасности пациента.
С практической точки зрения, 7 Тл МРТ применяется преимущественно в научных и университетских медицинских учреждениях. Основные области использования включают:
Ультраточную нейровизуализацию, включая визуализацию отдельных ядер таламуса, гиппокампа, субталамических структур и моста мозга с разрешением порядка 0.2–0.5 мм.
МР-ангиографию без контрастирования с визуализацией сосудов диаметром менее 200 мкм.
Функциональную МРТ с высокой временной и пространственной разрешающей способностью, позволяющую исследовать активации отдельных колонок коры.
Диффузионно-тензорную визуализацию белого вещества с высоким угловым разрешением и выявлением тончайших трактов.
Исследование нейродегенеративных заболеваний (болезнь Альцгеймера, рассеянный склероз, болезнь Паркинсона) с возможностью количественной оценки ранних структурных изменений.

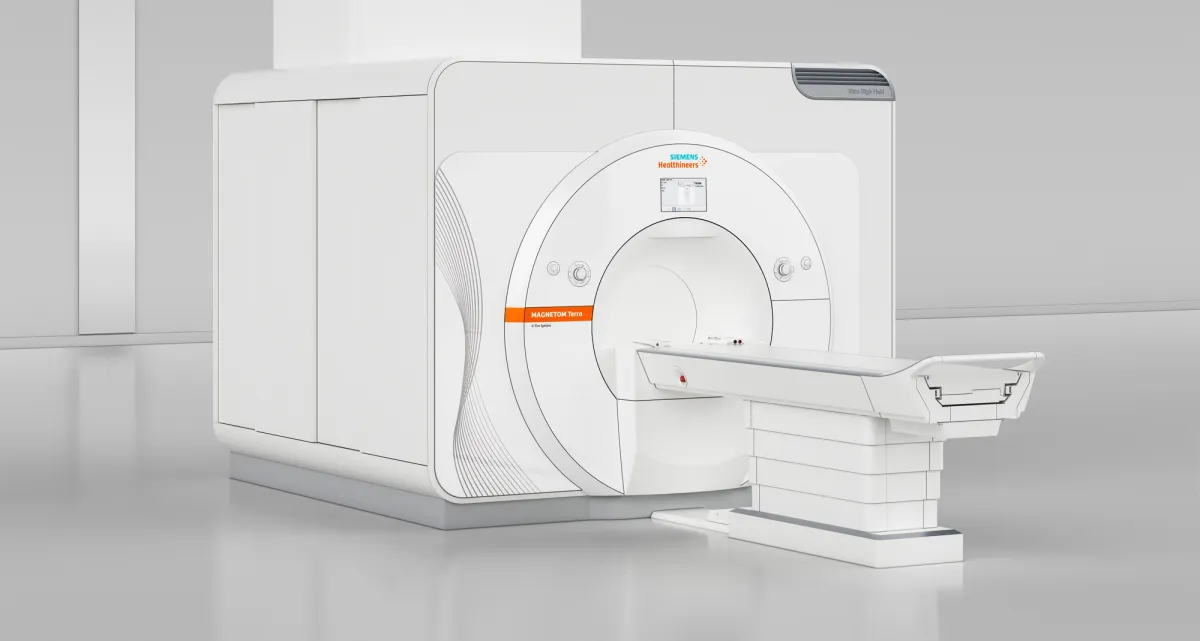

Флагманом в области клинически применимых 7 Тл аппаратов МРТ является Siemens MAGNETOM Terra, который первым в мире получил одобрение FDA (США) и CE (ЕС) для ограниченного клинического применения. Эта система обладает сверхвысокой однородностью поля, поддерживает параллельную передачу и оснащена градиентами высокой производительности. Она используется в ведущих нейронаучных центрах мира для картирования мозговых структур, в том числе при подготовке к глубокой стимуляции мозга (DBS).

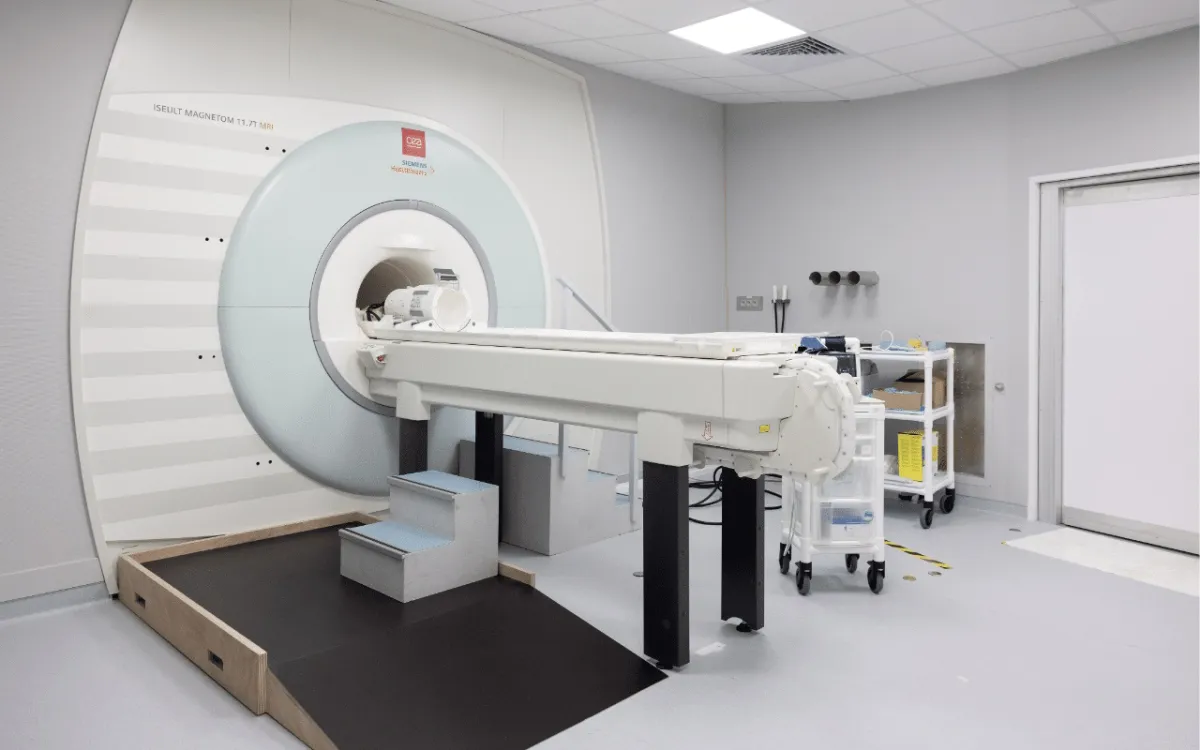

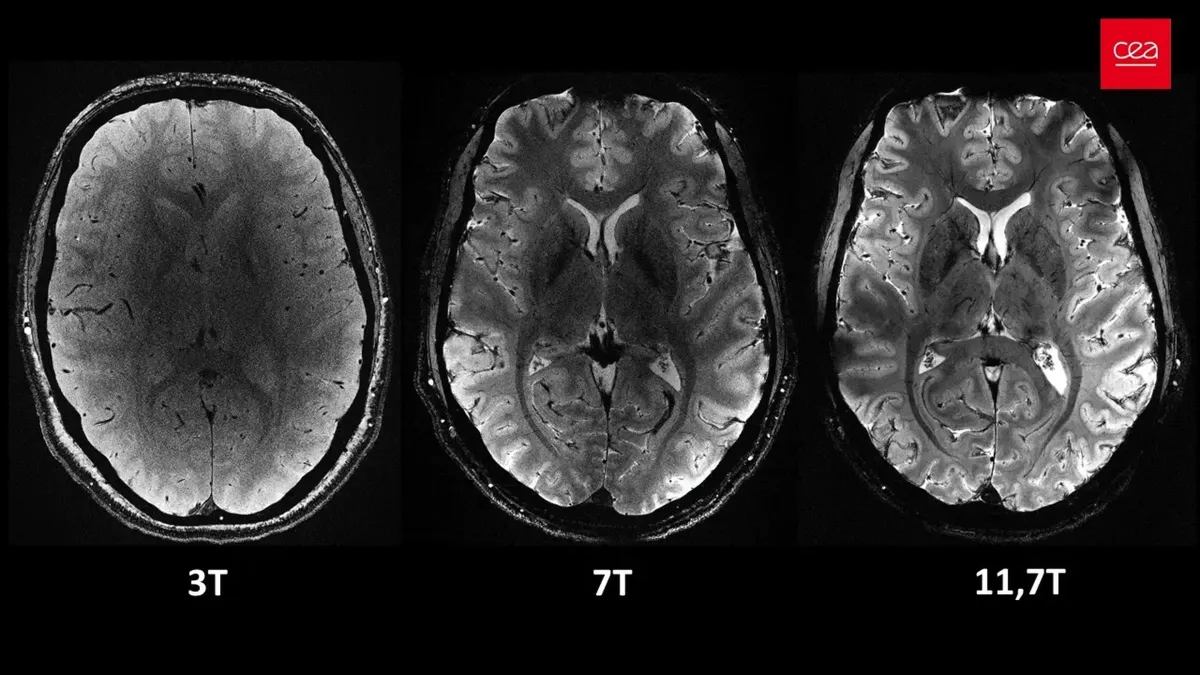

Инновационные разработки продолжаются в рамках проектов >11 Тл. В 2021 году была введена в эксплуатацию система Iseult 11.7 Тесла (NeuroSpin, Франция) — на сегодняшний день самый мощный в мире МРТ аппарат, ориентированный на фундаментальное изучение когнитивных процессов, нейродинамики и нейротрансмиссии на уровне кортикальных колонок и слоёв.
Подобные системы пока не предназначены для клинической диагностики, однако открывают перспективы создания индивидуализированных карт мозга, биомаркеров психоневрологических расстройств и механизмов нейропластичности.
Также ведутся разработки 14 Тл и 20 Тл МРТ аппаратов, главным образом в рамках исследований в области физики твёрдого тела, молекулярной визуализации и фармакокинетики на микроуровне. Однако вопросы безопасности, контроля за SAR, воздействия на вестибулярный аппарат и электрофизиологические процессы организма пока остаются нерешёнными на уровне допусков к клиническому использованию.
Таким образом, сверхвысокопольная МРТ от 7 Тл и выше является не только технологическим прорывом, но и инструментом трансформации самого понимания нейрофизиологии, патоморфологии и персонализированной медицины. Эти МРТ аппараты демонстрируют, на каком пределе возможностей работает современная радиология, и становятся в буквальном смысле окном в структуру человеческого мозга.
Современная магнитно-резонансная томография охватывает спектр от низкопольных специализированных систем до сверхмощных исследовательских установок, работающих на пределе инженерной мысли. Аппараты мощностью 1.5–3 Тесла остаются клиническим стандартом благодаря балансу между диагностической ценностью и безопасностью. В то же время, ультра- и гиперпольные установки демонстрируют беспрецедентную информативность и становятся ключевыми инструментами в нейронауках, онкологии, молекулярной медицине и разработке персонализированных терапевтических стратегий.
На стыке фундаментальной науки, инженерии и цифровых технологий формируется новое поколение МР-систем, выходящее за пределы анатомической визуализации. Искусственный интеллект, гибридные платформы, квантовые датчики и гиперполя — это не просто будущее, а уже наступающее настоящее, в котором МРТ становится неотъемлемой частью систем медицинского предиктинга и высокоточной диагностики.
