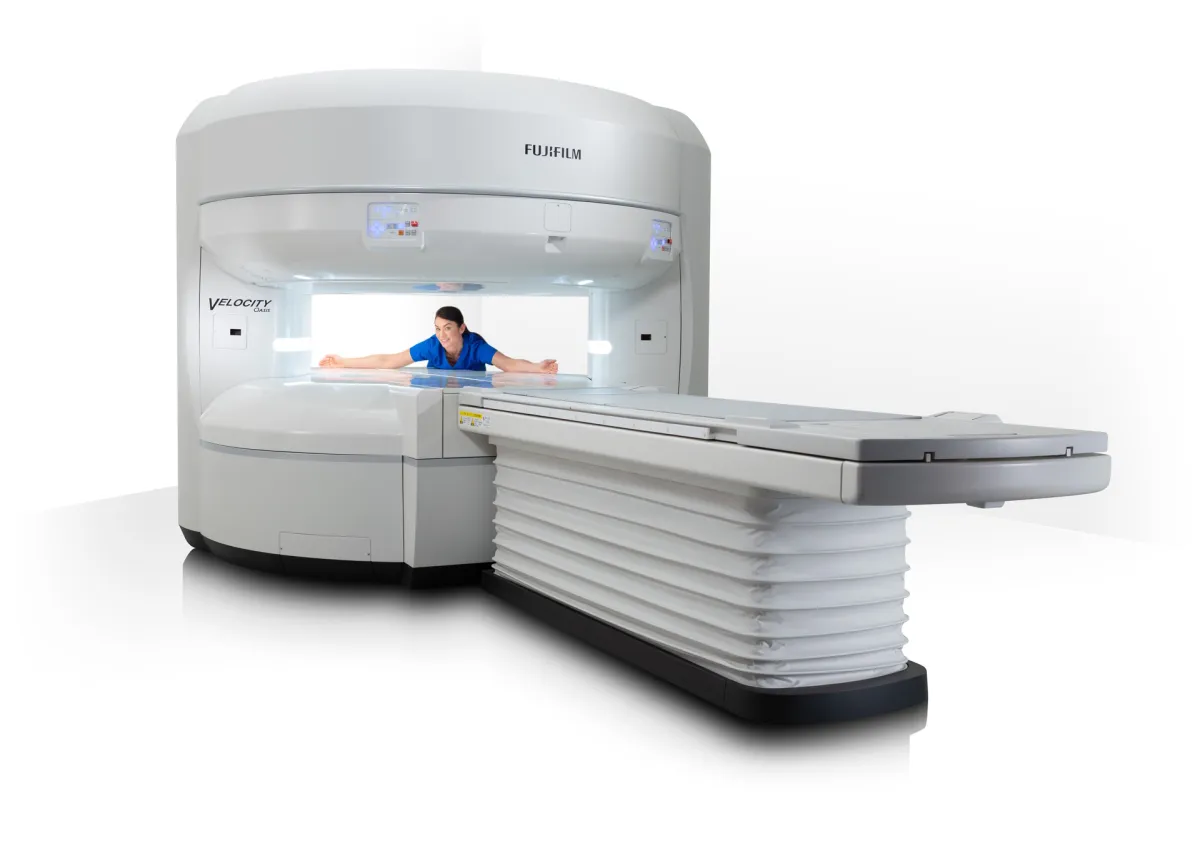

Открытые аппараты магнитно-резонансной томографии (МРТ) изначально разрабатывались для пациентов, испытывающих дискомфорт или страх в замкнутом пространстве, как в традиционных "закрытых" МРТ-сканерах. Благодаря их конструкции с открытыми боками, они позволяли более свободное положение тела, а также облегчали доступ к обследуемому участку для медперсонала. Такие аппараты показались перспективными для пациентов с клаустрофобией, людей с ограниченной подвижностью и детей.
Однако, несмотря на первоначальные ожидания, современные производители постепенно отказываются от разработки и выпуска открытых МРТ-аппаратов. Причины этого кроются в их технологических ограничениях, которые негативно влияют на качество изображения и диагностическую точность. В условиях постоянно растущих требований к диагностике и точности исследований, открытые системы МРТ уже не могут конкурировать с их более современными и эффективными "закрытыми" аналогами.
История и цели разработки открытых аппаратов МРТ
История разработки открытых аппаратов МРТ берет начало в 1980-х годах, когда технология магнитно-резонансной томографии (МРТ) уже начала завоевывать позиции как одно из ключевых достижений в области визуализации внутренних органов. Основная конструкция первых аппаратов МРТ предполагала использование мощных магнитов, окружавших пациента со всех сторон, что позволяло получать четкие изображения тканей и органов. Однако закрытая конструкция, необходимая для создания сильного магнитного поля, вызывала у некоторых пациентов значительные проблемы, особенно у тех, кто страдал клаустрофобией или испытывал физические ограничения.
Открытые аппараты МРТ были разработаны как решение для этих групп пациентов. Идея состояла в том, чтобы создать устройства с более свободным пространством вокруг пациента, сохраняя при этом достаточную мощность магнитного поля для качественной диагностики. Целью этих аппаратов было устранение одного из главных недостатков традиционных МРТ — страха перед замкнутыми пространствами. Открытые аппараты стали популярными среди пациентов с клаустрофобией, которая затрагивает около 5-10% населения, а также среди детей и пожилых людей, которым также часто бывает сложно выдержать долгое пребывание в замкнутом туннеле закрытого МРТ.

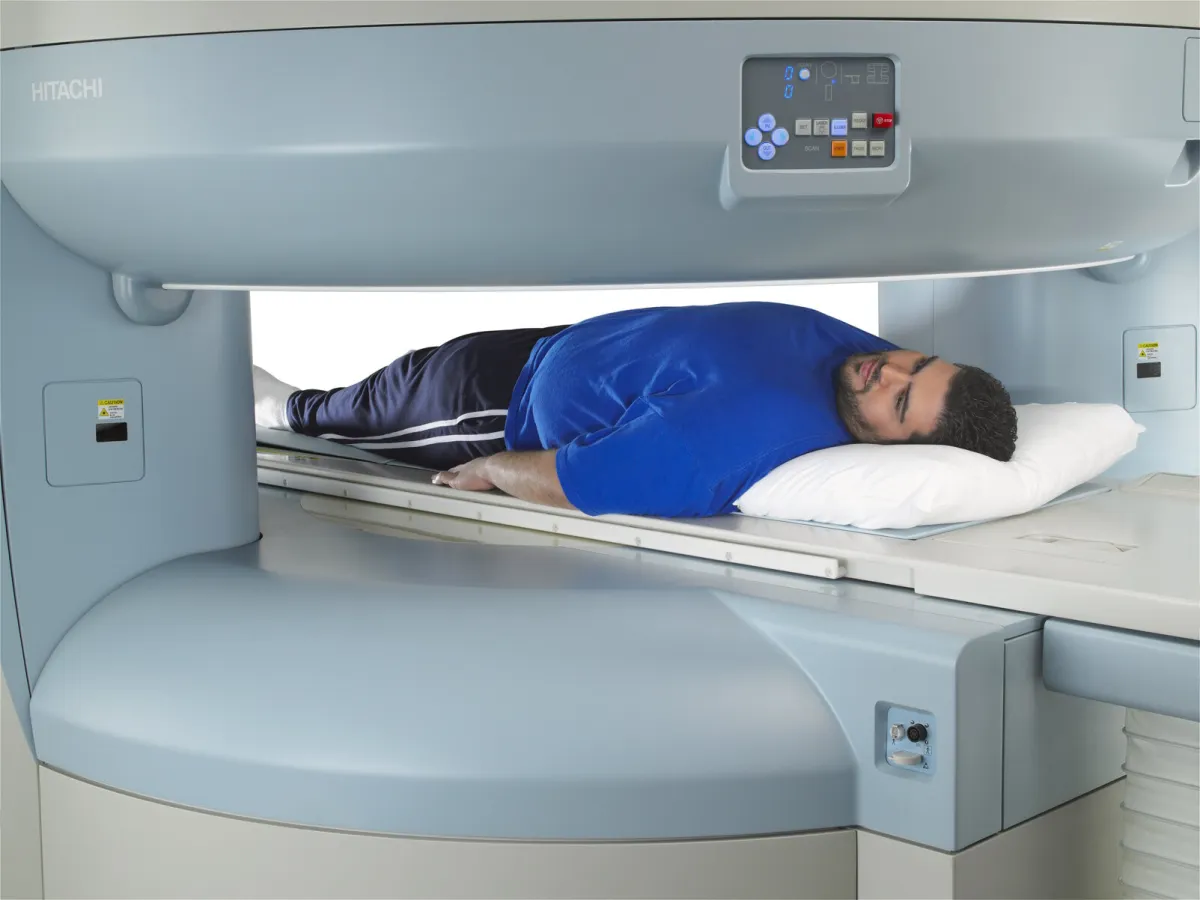

Кроме того, открытые МРТ-аппараты показались перспективными для пациентов с ожирением, чьи размеры могли превышать габариты традиционных аппаратов. Стандартные "закрытые" МРТ устройства имеют ограниченный диаметр туннеля, что делает их использование затруднительным для людей с избыточной массой тела. Открытая конструкция, которая позволяла проводить обследования с большей свободой в позиционировании пациента, была воспринята как важный шаг вперед в области доступности МРТ-диагностики для всех категорий пациентов.
Когда открытые аппараты МРТ начали внедряться в медицинскую практику, ожидания были высокими. Предполагалось, что они смогут существенно улучшить доступность диагностических исследований, повысить комфорт пациентов и обеспечить те же результаты, что и традиционные закрытые системы. Эти аппараты планировали использовать не только для пациентов с особенными потребностями, но и в случаях, когда медицинским работникам требовался прямой доступ к обследуемому участку тела во время процедуры, например, при проведении интервенционных вмешательств.
Многие ожидали, что открытые аппараты МРТ станут универсальным решением для борьбы с основными ограничениями стандартных систем и со временем полностью заменят закрытые аппараты. Однако в реальности ожидания не оправдались, и дальнейшее развитие технологии привело к пересмотру их эффективности, что со временем стало причиной отказа ведущих производителей от производства этих устройств.
Технические ограничения открытых аппаратов МРТ
Открытые аппараты МРТ, несмотря на их преимущества в комфорте для пациентов, сталкиваются с рядом серьезных технических ограничений, которые сдерживают их широкое применение в современной медицинской практике. Основные недостатки этих систем связаны с их ограниченной мощностью магнитных полей, низким разрешением изображений и увеличенной продолжительностью сканирования, что значительно снижает их диагностическую ценность по сравнению с традиционными "закрытыми" аппаратами.
Ограниченная мощность магнитного поля (0.2–0.4 Тесла): Магнитное поле в открытых аппаратах МРТ обычно не превышает 0.2–0.4 Тесла, в то время как закрытые системы обладают значительно более сильными магнитными полями — от 1.5 до 3 Тесла и выше. Мощность магнитного поля является ключевым фактором, влияющим на качество и детализацию изображений. Чем выше мощность, тем лучше визуализация мелких анатомических структур и сложных патологий. В случае открытых аппаратов слабое магнитное поле не позволяет достичь достаточного уровня сигнала для получения высококачественных изображений. Это особенно критично при диагностике небольших и сложных образований, таких как опухоли, воспалительные процессы или сосудистые аномалии, где требуется высокая детализация.
Низкое разрешение снимков: Из-за слабого магнитного поля разрешение снимков, получаемых на открытых МРТ аппаратах, значительно уступает изображениям, получаемым на закрытых системах. Меньшая интенсивность сигнала приводит к размытым или менее четким изображениям, что затрудняет идентификацию и точную локализацию патологических изменений. В сложных случаях, таких как исследование головного мозга, позвоночника или мелких суставов, такие аппараты могут оказаться недостаточно точными для постановки окончательного диагноза. Это также ограничивает их применение в ситуациях, требующих тонкой оценки тканей, например, при выявлении ранних стадий онкологических заболеваний или диагностики сосудистых нарушений.
Увеличенная продолжительность сканирования: Из-за недостаточной мощности магнитного поля и слабого сигнала, процесс сканирования в открытых МРТ аппаратах занимает значительно больше времени. Для достижения приемлемого качества изображений требуется проведение длительных сканирований, что повышает вероятность появления артефактов, связанных с движением пациента. Если пациент перемещается даже на незначительное расстояние, это может привести к искажению изображений. Продолжительные сканирования также делают процедуру более неудобной для пациентов, особенно тех, кто испытывает боль или не может долго оставаться в одном положении.
Проблемы при диагностике сложных случаев и мелких структур
Эти технические ограничения создают значительные трудности при диагностике сложных случаев или исследования мелких структур. В ситуациях, когда требуется высокая детализация для анализа тонких анатомических структур — например, в нейровизуализации, диагностике суставов или сосудистых исследований — открытые аппараты просто не могут конкурировать с закрытыми системами. Недостаточное разрешение и низкая чувствительность могут привести к пропуску мелких патологий или неточной их интерпретации, что в конечном итоге повышает риск постановки неправильного диагноза.
Кроме того, в сложных клинических случаях, таких как диагностика рассеянного склероза, онкологических образований или сосудистых мальформаций, каждый пиксель изображения может иметь значение. Открытые аппараты просто не способны обеспечить уровень детализации, который необходим для эффективной диагностики и последующего лечения
Клинические последствия использования открытых МРТ
Использование открытых аппаратов МРТ, несмотря на их удобство для определённых категорий пациентов, имеет серьезные клинические последствия из-за технических ограничений, напрямую влияющих на точность диагностики. Низкое разрешение изображений, слабая мощность магнитного поля и продолжительность сканирования становятся критическими факторами, когда речь идет о диагностике сложных заболеваний.
Рассмотрим несколько реальных клинических ситуаций, в которых открытые аппараты значительно уступают закрытым.
1. Диагностика рассеянного склероза
Рассеянный склероз (РС) — это хроническое аутоиммунное заболевание, при котором поражается миелиновая оболочка нервных волокон в головном и спинном мозге. Для диагностики РС крайне важно выявление небольших очагов демиелинизации, которые часто имеют размер 2–5 мм. Эти очаги особенно трудно визуализировать при слабом магнитном поле, так как сигнал от них может быть недостаточным для формирования четких изображений. Открытые МРТ аппараты с магнитным полем 0.2–0.4 Тесла просто не способны обеспечить нужную чувствительность.
В случае рассеянного склероза использование открытого МРТ может привести к тому, что мелкие очаги поражения останутся незамеченными. Это, в свою очередь, ведет к задержке в диагностике и, как следствие, к задержке начала лечения, что критично, так как ранняя терапия может существенно замедлить прогрессирование болезни. В исследованиях показано, что аппараты с полем 3 Тесла дают более точную визуализацию даже мельчайших очагов, что позволяет своевременно поставить диагноз и разработать индивидуальную программу лечения.
2. Онкологические заболевания головного мозга
Одним из самых сложных для диагностики патологий является глиома — опухоль головного мозга, которая может поражать глубокие структуры и распространенные области мозга. Для онкологов важен каждый миллиметр точности, так как опухоль может быть диффузной, инфильтративной или проявляться в виде мелких очагов, которые трудно отличить от нормальных тканей. При использовании открытых аппаратов, как уже упоминалось, слабое магнитное поле приводит к низкой контрастности между различными тканями, что усложняет точную локализацию и размер опухоли.
Кроме того, важен точный контроль за динамикой опухолевого процесса при лечении, особенно при проведении радиотерапии или химиотерапии. Открытые МРТ аппараты не могут обеспечить точную оценку прогрессии заболевания из-за низкого разрешения, что ведет к риску неправильной оценки терапии. В то же время, закрытые МРТ аппараты с полем 1.5–3 Тесла обеспечивают достаточную детализацию для обнаружения мелких и труднодоступных новообразований, а также дают высокую степень контрастности между опухолевыми и нормальными тканями.
3. Исследование сосудов и диагностика аневризм
Для визуализации сосудистой системы, особенно при подозрении на аневризмы или мальформации, важна высокая детализация и качество снимков. Аневризмы могут быть небольшими по размеру (менее 5 мм), и даже незначительные ошибки в их визуализации могут иметь катастрофические последствия. Например, невыявленная аневризма может разорваться, что приведет к субарахноидальному кровоизлиянию и угрозе для жизни пациента.
Открытые МРТ аппараты, как правило, неспособны точно визуализировать мелкие сосудистые аномалии, особенно при проведении таких исследований, как магнитно-резонансная ангиография (МРА), требующих высоких параметров сигнал/шум и точной дифференциации сосудов. В клинических исследованиях было доказано, что закрытые аппараты с полем 3 Тесла значительно улучшают качество сосудистых изображений, что позволяет точно диагностировать аневризмы даже на самых ранних стадиях их развития. Открытые аппараты не могут достичь аналогичной точности, что увеличивает риск пропущенных диагнозов.
4. Травмы и дегенеративные заболевания позвоночника
Диагностика травм позвоночника, межпозвоночных грыж и дегенеративных заболеваний, таких как остеоартроз или спондилёз, также требует высокой точности визуализации, особенно для оценки межпозвоночных дисков и нервных структур. При слабом магнитном поле, характерном для открытых аппаратов, резолюция изображений недостаточна для качественного анализа мелких дегенеративных изменений или компрессии нервных корешков.
Кроме того, низкая чувствительность к изменениям плотности тканей может приводить к тому, что небольшие грыжи или начальные стадии дегенеративных изменений будут пропущены или неправильно оценены. Это приводит к неточной диагностике и неверному планированию лечения, включая операции. Закрытые аппараты МРТ с более мощным полем предоставляют существенно более детализированные изображения позвоночных структур и нервов, что позволяет врачам правильно оценить степень повреждения и выбрать оптимальный план лечения.
Клинические ситуации, связанные с неврологическими расстройствами, онкологией, сосудистыми аномалиями и дегенеративными заболеваниями, требуют высокого разрешения и точности визуализации. Открытые аппараты МРТ, несмотря на их преимущества в удобстве для пациентов с клаустрофобией или ожирением, не могут обеспечить тот уровень детализации и качества, который необходим для успешной диагностики сложных заболеваний. Врачи предпочитают использовать закрытые аппараты с мощностью магнитного поля 1.5 Тесла и выше, так как они дают значительно лучшие результаты в сложных клинических случаях.
Таким образом, клинические последствия использования открытых аппаратов включают повышенный риск пропуска ранних стадий заболеваний, неверную оценку патологий и задержку в лечении, что может отрицательно сказаться на прогнозе пациента.
Почему производители уходят от открытых МРТ?
Современные производители медицинского оборудования постепенно отказываются от открытых аппаратов МРТ по нескольким ключевым причинам, связанным как с технологическим прогрессом, так и с экономическими факторами.
1. Технологический прогресс закрытых МРТ
Изначально открытые МРТ аппараты разрабатывались для решения проблем, с которыми сталкивались определённые категории пациентов, такие как клаустрофобия и ожирение. Однако улучшения в закрытых системах сделали эти проблемы менее значимыми. Современные закрытые аппараты оснащены более короткими туннелями и увеличенными диаметрами, что значительно снижает уровень дискомфорта у пациентов с клаустрофобией. Кроме того, технологии открытых магнитов интегрируются в закрытые системы, что помогает улучшить качество изображений и сократить время сканирования.
2. Высокое разрешение и точность диагностики
Одним из главных ограничений открытых МРТ является их слабое магнитное поле (0.2–0.4 Тесла), что негативно влияет на качество изображений. Современные закрытые системы с мощностью магнитного поля 1.5–3 Тесла обеспечивают значительно лучшее разрешение, что критично для диагностики сложных заболеваний, таких как опухоли или неврологические расстройства. Эти аппараты могут детализированно визуализировать мелкие анатомические структуры, что открытые системы не в состоянии предложить.
3. Экономические факторы и снижение спроса
Открытые аппараты МРТ постепенно теряют свою популярность в клинической практике. Клиники и диагностические центры всё чаще выбирают закрытые системы, которые предлагают более точные и быстрые исследования. В результате спрос на открытые системы падает, что делает их экономически невыгодными для производителей. Высокие эксплуатационные и сервисные затраты на обслуживание открытых систем дополнительно снижают их рентабельность.
Таким образом, технологические достижения в области закрытых МРТ, их улучшенная адаптация к потребностям пациентов и более высокая эффективность в диагностике сложных случаев ведут к падению интереса к открытым аппаратам, а производители переключаются на более перспективные закрытые системы.
Какие альтернативы открытым аппаратам МРТ существуют?
Современные альтернативы для пациентов, испытывающих дискомфорт при использовании закрытых МРТ, значительно развились благодаря новым технологиям и улучшенным дизайнам. Эти решения включают аппараты с более широкими туннелями и виртуальные технологии, которые помогают минимизировать стресс и улучшить общий опыт пациента.
Широкотуннельные аппараты МРТ

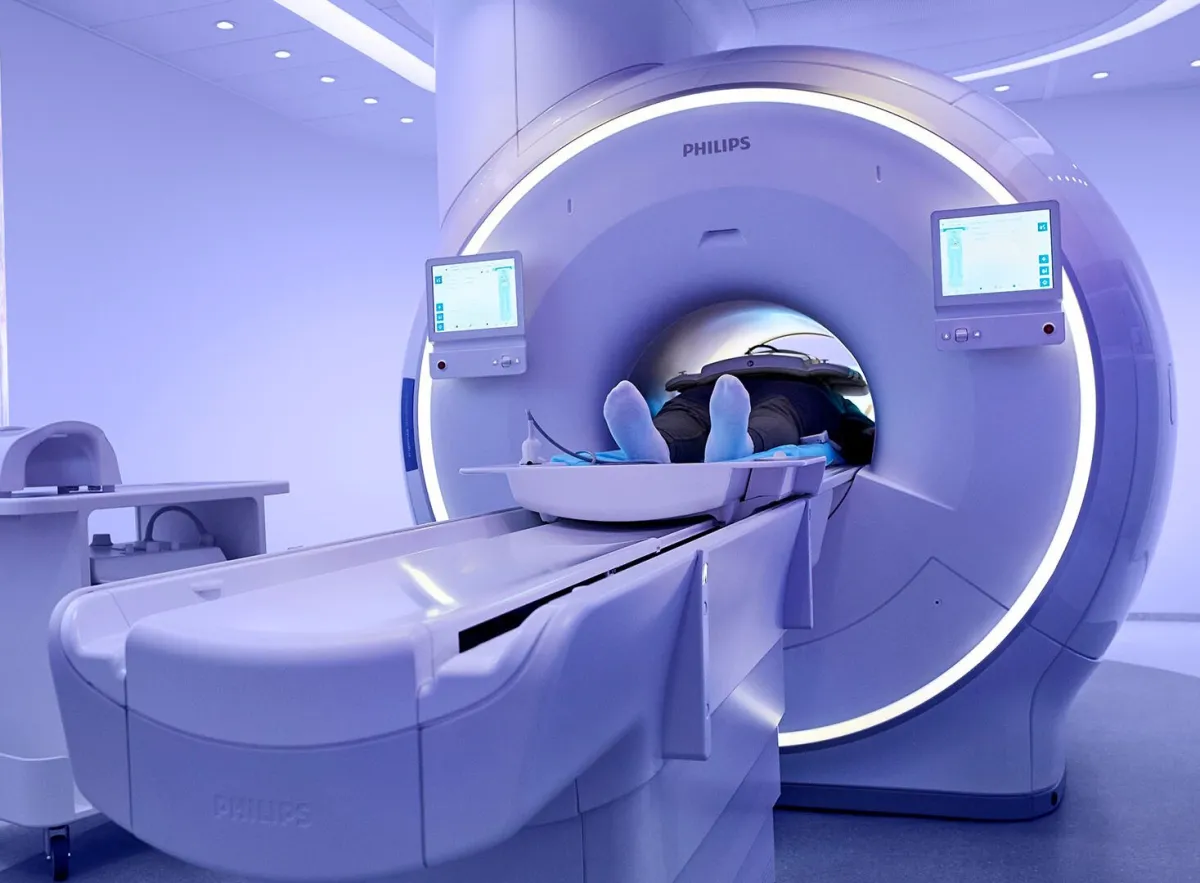

Современные закрытые аппараты МРТ теперь оснащены туннелями с увеличенным диаметром до 70 см (так называемые "широкотуннельные" или "широкобочные" модели). Эти аппараты предназначены для того, чтобы уменьшить ощущение замкнутого пространства, особенно у пациентов с клаустрофобией. Более широкий туннель создаёт больше пространства вокруг тела, что делает процедуру более комфортной. В то же время, такие системы сохраняют высокое качество изображений благодаря мощным магнитам (1.5–3 Тесла), которые используются в этих аппаратах.
Виртуальные технологии и "Ambient Experience" от Philips

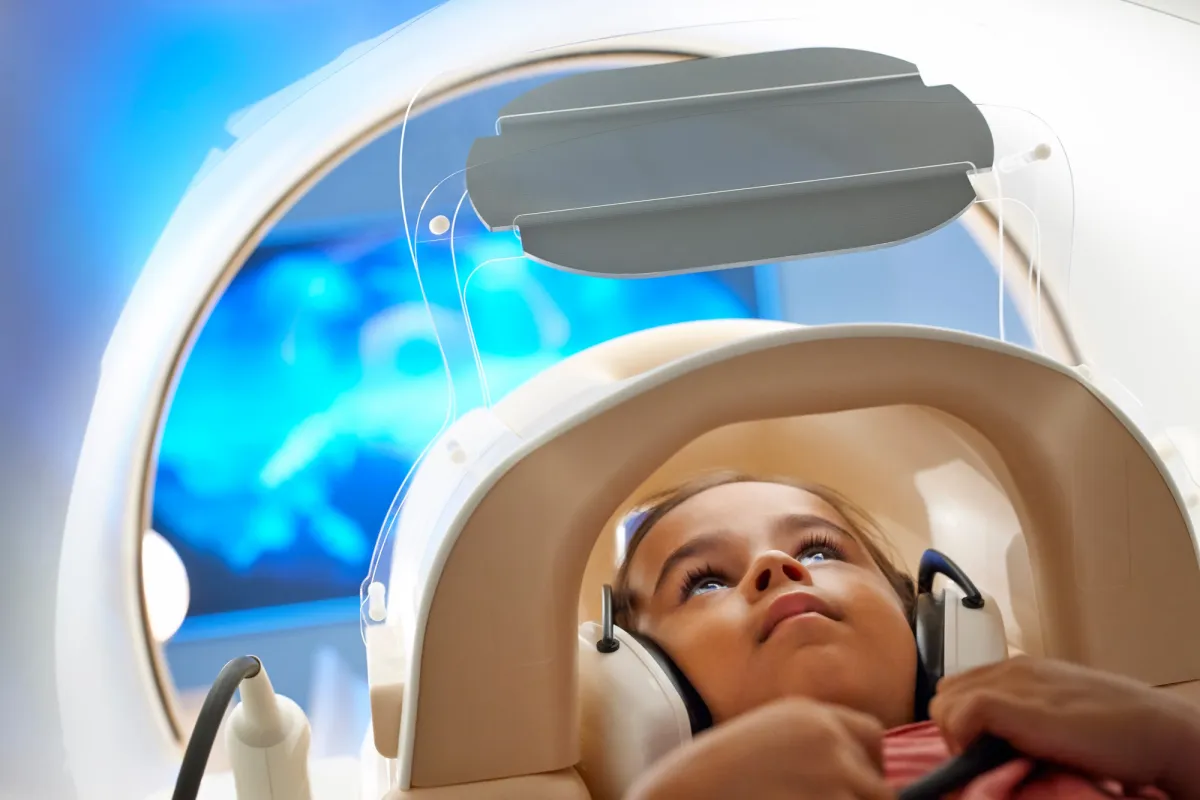

Инновационные виртуальные технологии, такие как Ambient Experience от Philips, помогают снизить уровень стресса у пациентов за счёт интеграции визуальных и звуковых эффектов во время МРТ-исследования. Пациенты могут выбрать приятные аудио- и видеофоны, такие как успокаивающие природные пейзажи или расслабляющую музыку, чтобы отвлечь внимание от процедуры. Это создаёт ощущение более контролируемой и расслабляющей среды, помогая снизить тревожность.
Ambient Experience также использует световые эффекты для создания более дружелюбной и спокойной атмосферы в сканерной комнате, что значительно улучшает восприятие процедуры, особенно для детей и тревожных пациентов. Такие решения не только облегчают дискомфорт, но и уменьшают вероятность движения пациента во время исследования, что повышает качество изображений.
Благодаря таким современным решениям, как широкотуннельные аппараты, виртуальные технологии и усовершенствованные системы сканирования, пациенты, испытывающие дискомфорт при МРТ, теперь могут пройти процедуру с минимальным стрессом. Эти методы не только обеспечивают комфорт, но и сохраняют высокую точность диагностики, что делает их более предпочтительными, чем традиционные открытые аппараты МРТ.
Открытые аппараты МРТ, несмотря на первоначальные надежды, сегодня значительно уступают по своим характеристикам современным закрытым системам. Ограниченная мощность магнитного поля, низкое разрешение изображений и продолжительное время сканирования делают их недостаточно эффективными для диагностики сложных заболеваний. Современные технологии, такие как аппараты с широкими туннелями и виртуальные системы, уже решили многие проблемы, для которых изначально создавались открытые МРТ.
Покупка устаревших систем может привести к снижению качества диагностики и упущенным возможностям для пациентов. Вместо этого выбирайте современные решения, которые гарантируют высокую точность и комфорт для пациента. Компания the Expert предлагает передовые решения в области МРТ, обеспечивая вашим пациентам лучшую диагностику и заботу.
