Чем отличаются аппараты МРТ?
- vitaliy-cha1999
- 13 апр.
- 8 мин. чтения
Магнитно-резонансная томография (МРТ) за последние десятилетия превратилась в один из самых востребованных методов визуализации для диагностики широкого спектра заболеваний. От оценки нейро- и кардиологических заболеваний до тонкой диагностики онкологических процессов – возможности МРТ включают практически все клинические направления. Но за общим понятием «аппарат МРТ» скрывается множество отличий в технических решений и конструктивных особенностей, которые напрямую влияют на качество изображения, скорость исследования, возможности специализированных протоколов и, соответственно, – выбор метода для конкретного клинического случая.
В этом обзоре мы рассмотрим все ключевые аспекты, по которым аппараты МРТ различаются: от физических основ работы до особенностей программного обеспечения, от вариантов конструкции до их экономических характеристик и лидирующих производителей.
Классификация аппаратов МРТ по напряженности магнитного поля
Одним из фундаментальных параметров МРТ аппарата является напряженность основного магнитного поля. Это значение оказывает влияние на отношение сигнал/шум (SNR), контрастность изображения и возможность применения современных методик, таких как функциональная МРТ (fMRI), MR-спектроскопия (MRS) и диффузионно-взвешенная томография (DWI). При увеличении напряженности поля в большинстве случаев наблюдается линейное улучшение SNR, что позволяет получать изображения с высоким разрешением даже при тонких срезах. Однако с ростом напряженности возрастают и требования к однородности поля, квантование эффектов и управлению тепловыми нагрузками.
В зависимости от напряженности магнитного поля аппараты МРТ делятся на:

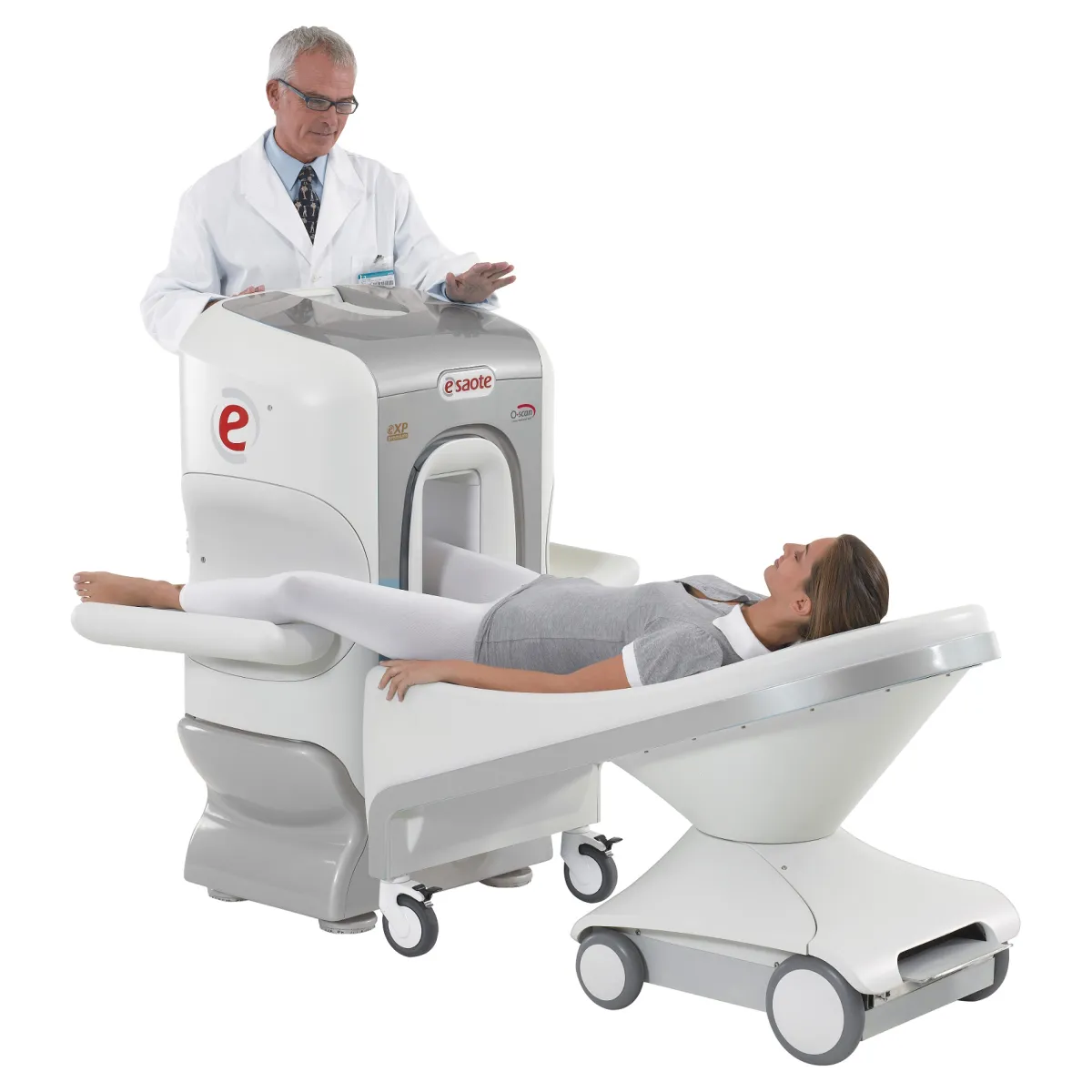

Низкопольные аппараты МРТ (до 0,5 Тл)
Эти томографы часто используются в условиях ограниченных финансовых возможностей или там, где не требуется высокая детализация (например, исследование крупных структур или функциональные исследования у пациентов с противопоказаниями к сильным магнитным полям). Преимущества – невысокая стоимость, меньшие требования к помещению и электропитанию, повышенная безопасность для пациентов с металлическими имплантатами. Недостаток – ограниченная детализация, длительное время сканирования и невозможность применения некоторых современных протоколов.
Среднепольные аппараты (0,5–1,2 Тл)
Эти аппарат МРТ часто используются в условиях ограниченных финансовых возможностей или там, где не требуется высокая детализация. Преимущества – невысокая стоимость, меньшие требования к помещению и электропитанию, повышенная безопасность для пациентов с металлическими имплантатами. Недостаток – ограниченная детализация, длительное время сканирования и невозможность применения некоторых современных протоколов.

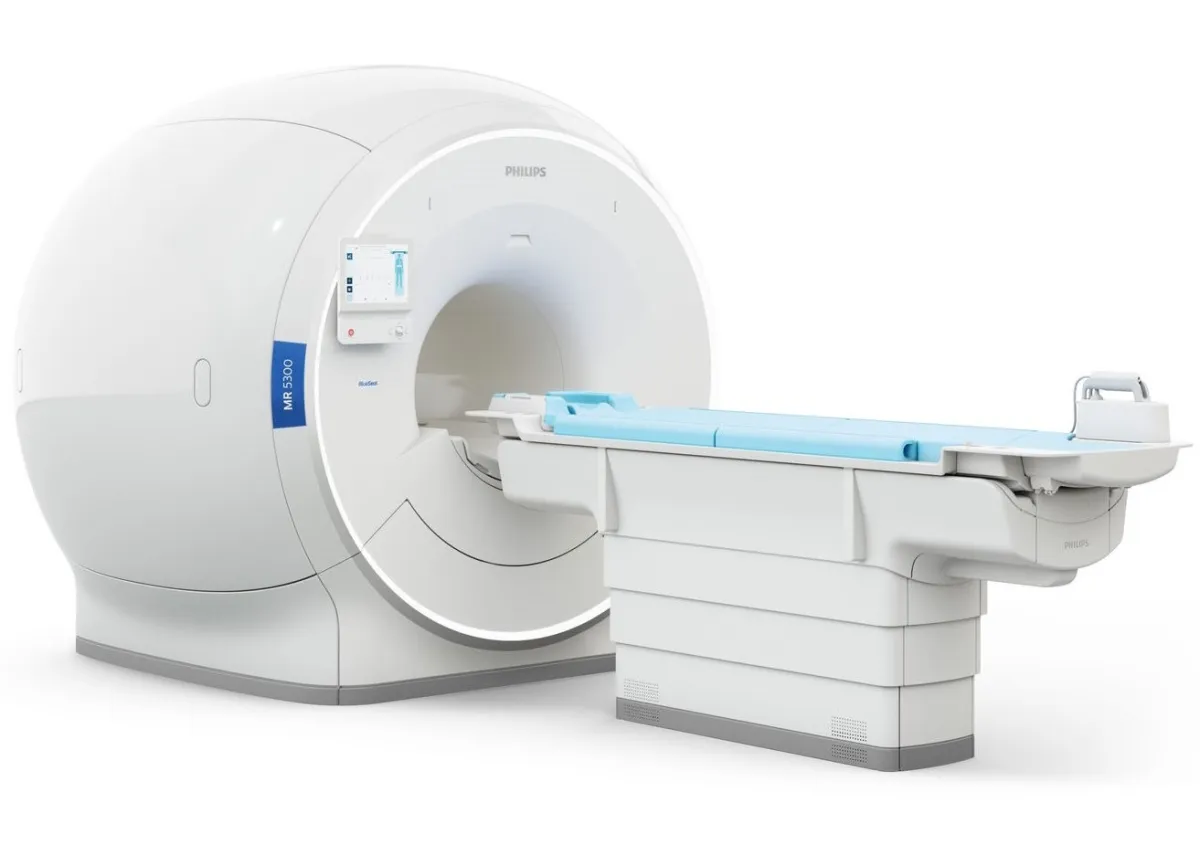

Высокопольные аппараты (1,5 Тл)
Принятые как золотой стандарт клинической практики, такие МРТ аппараты предоставляют оптимальное соотношение цены и качества. Они подходят для широкого спектра задач – от нейровизуализации до обследования брюшной полости и суставов. Такие аппараты МРТ обладают достаточным SNR для большинства стандартных и специализированных исследований при приемлемых временных затратах.

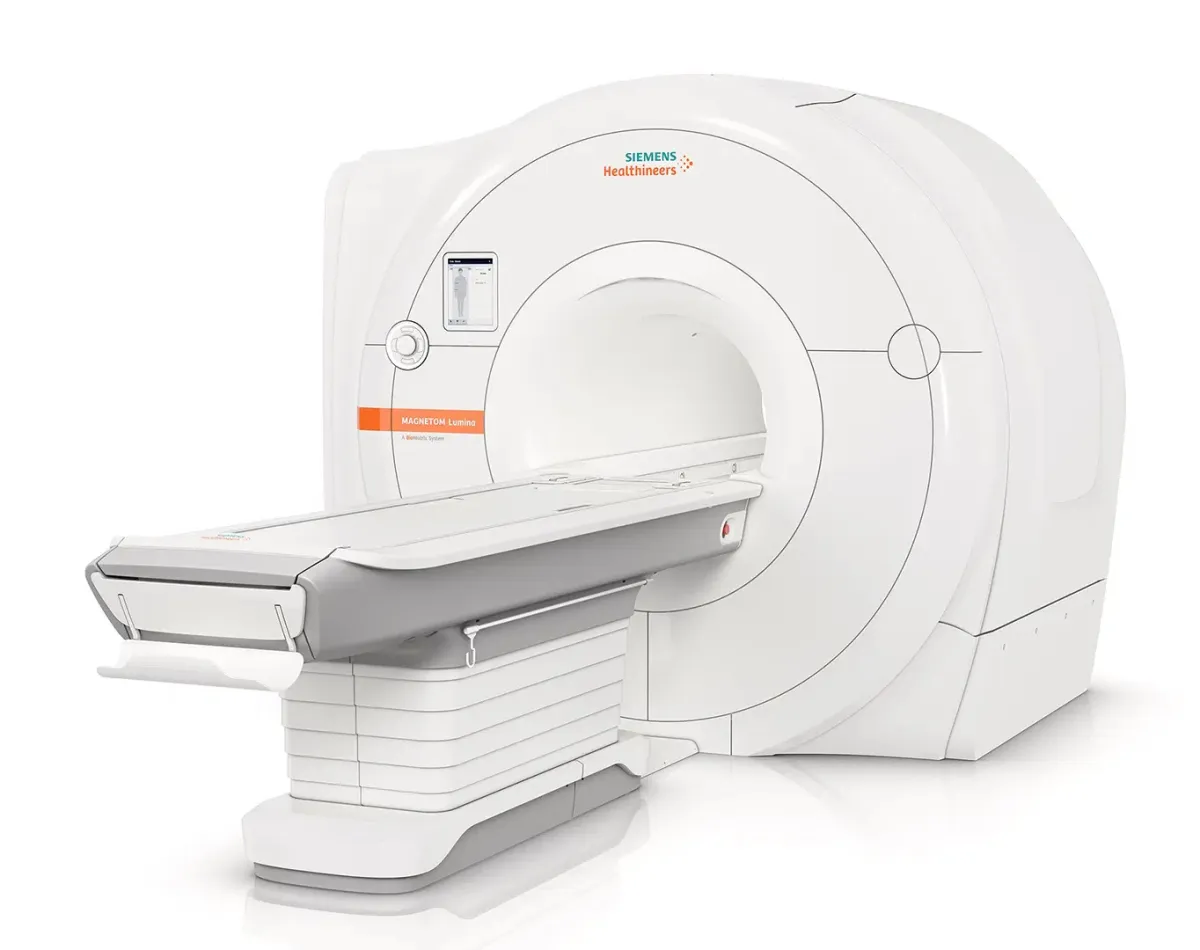

Сверхвысокопольные аппараты (3 Тл и выше)
Эти системы позволяют визуализировать мельчайшие детали благодаря существенно возросшему SNR. Применяются преимущественно в нейровизуализации (в том числе для исследований микроструктуры мозга, таких как трактография), в исследованиях сосудистой системы (MR-ангиография) и в онкологических протоколах, где требуется тонкая детализация. Однако высокое напряжение сопряжено с рядом технических сложностей: возрастанием артефактов (например, от биологических движений), более сложными требованиями к однородности поля, а также значительными затратами на инфраструктуру.
Архитектурные отличия аппаратов МРТ
Архитектурное исполнение аппарата МРТ определяет не только качество получаемых изображений, но и комфорт пациента, удобство эксплуатации и возможности проведения специфичных исследований. Существуют два основных типа конструкции: закрытые (closed-bore) и открытые (open-bore или вертикальные системы).

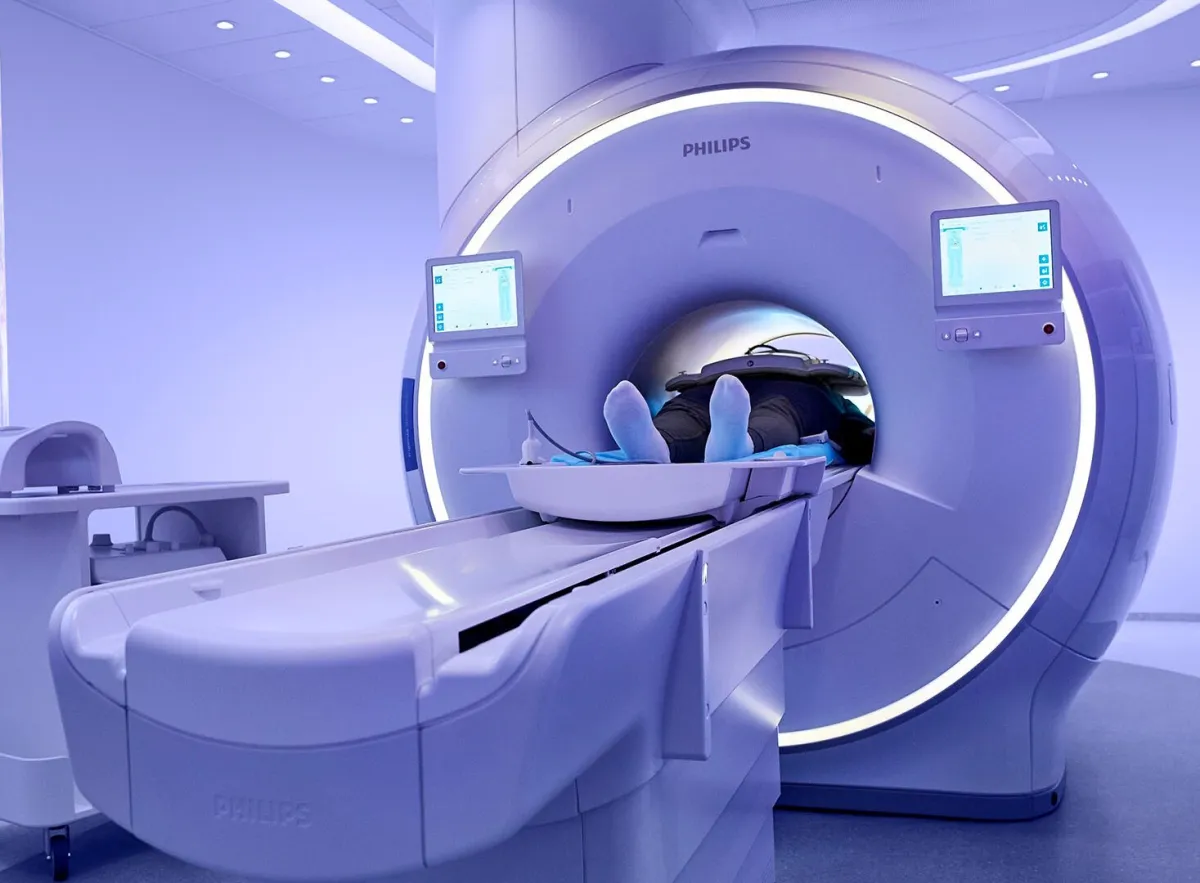

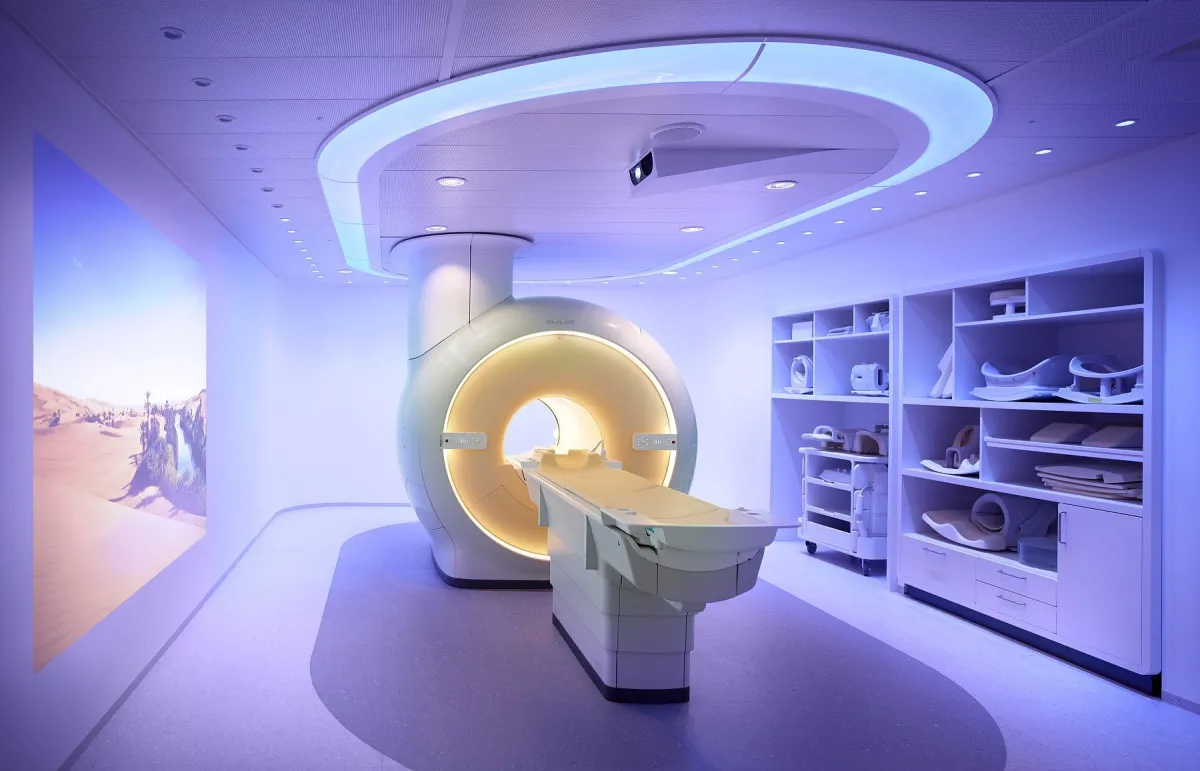

Закрытые системы МРТ
Закрытые МРТ аппараты представляют собой цилиндрическую конструкцию с узким туннелем, внутри которого располагается пациент. Преимущества данной конструкции:
Однородность магнитного поля: Цилиндрическая форма позволяет достичь высокой стабильности и равномерного распределения поля, что критично для качественного получения изображений.
Поддержка сложных протоколов: Благодаря однородности поля закрытые системы оптимальны для проведения диффузионных, функциональных и спектроскопических исследований.
Стабильность параметров: Строгая геометрия позволяет более точно проводить калибровку и настройку системы, что снижает уровень артефактов.
Недостатком может быть снижение комфорта для пациентов, особенно для тех, кто страдает клаустрофобией или имеет ожирение. Более узкое пространство может привести к психологическому дискомфорту и даже требовать применения седативных средств.

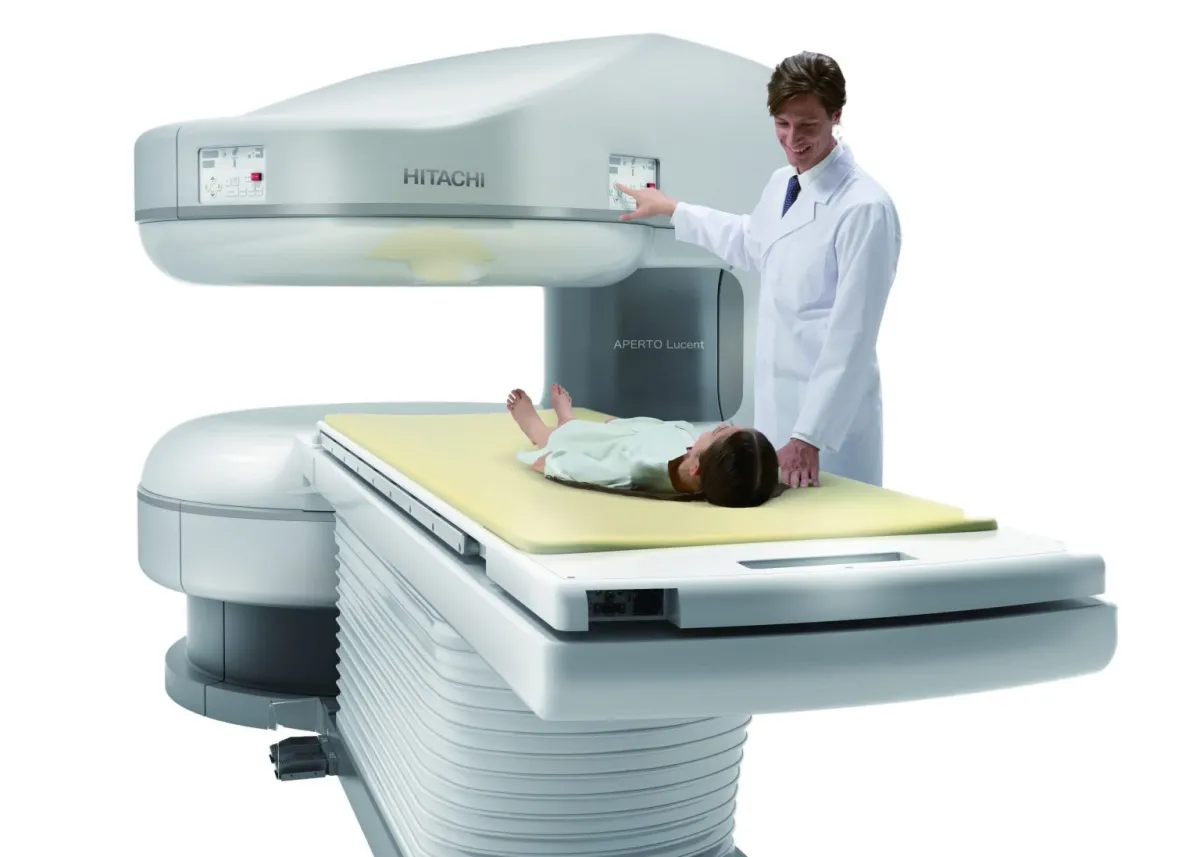

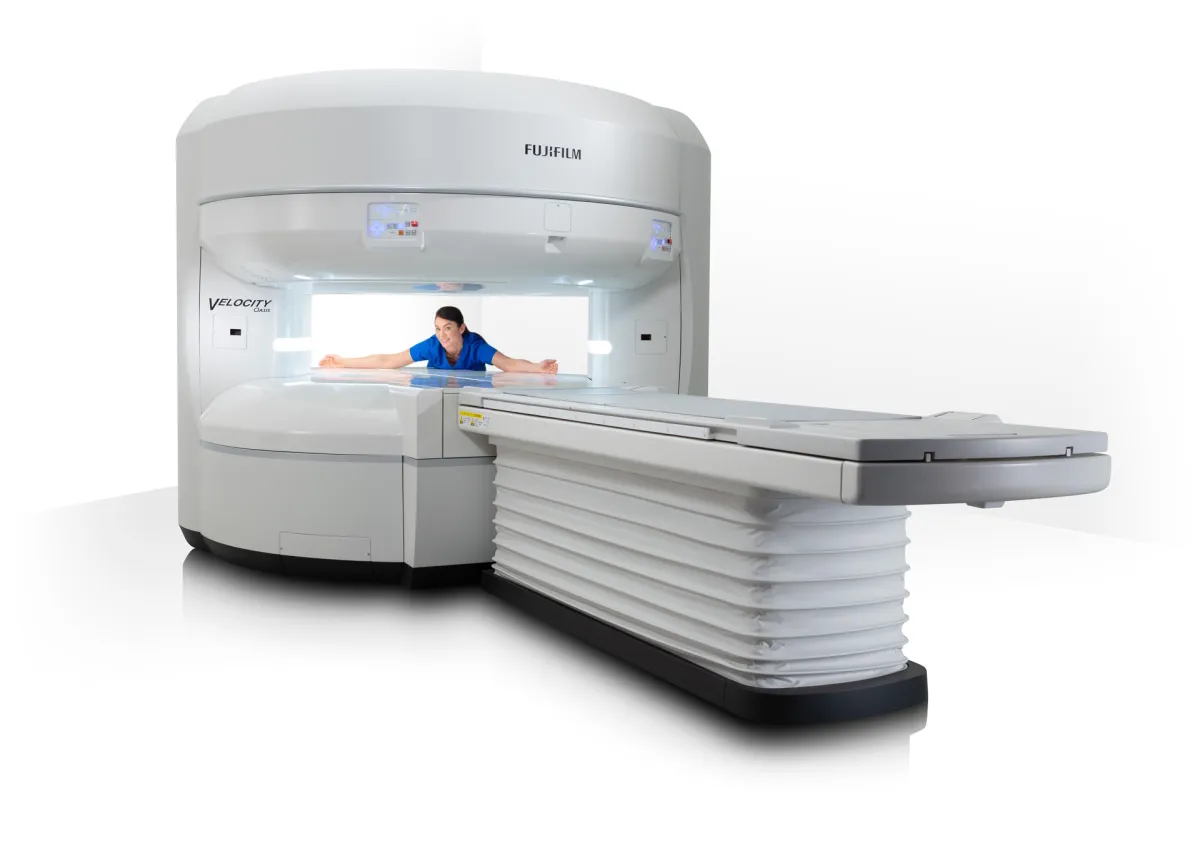

Открытые аппараты МРТ
Открытые МРТ аппараты представляют собой конструкции, где магнитная система располагается таким образом, что пациент имеет большее пространство вокруг себя, часто в виде открытой буквы «U» или с доступом сбоку.
Преимущества:
Комфорт пациента: Особенно актуально для людей, страдающих клаустрофобией, маленьких детей и пациентов с ограниченной подвижностью. Более просторное пространство помогает снизить стресс и дискомфорт.
Гибкость позиционирования: Возможность сканирования в различных положениях (сидя, стоя или даже в позе имитации естественного положения тела) позволяет проводить функциональные исследования, которые невозможно реализовать в закрытых системах.
Однако открытые системы имеют и свои технические ограничения:
Снижение однородности поля: Открытая конструкция затрудняет создание равномерного магнитного поля, что может ухудшить качество изображений.
Чаще используются низкопольные решения: Из-за конструктивных особенностей многие открытые аппараты оснащены магнитами с меньшей напряжённостью, что ограничивает их применение в высокодетализированных исследованиях.
Отличия магнитов в аппаратах МРТ: сверхпроводящие, безгелиевые, постоянные и резистивные

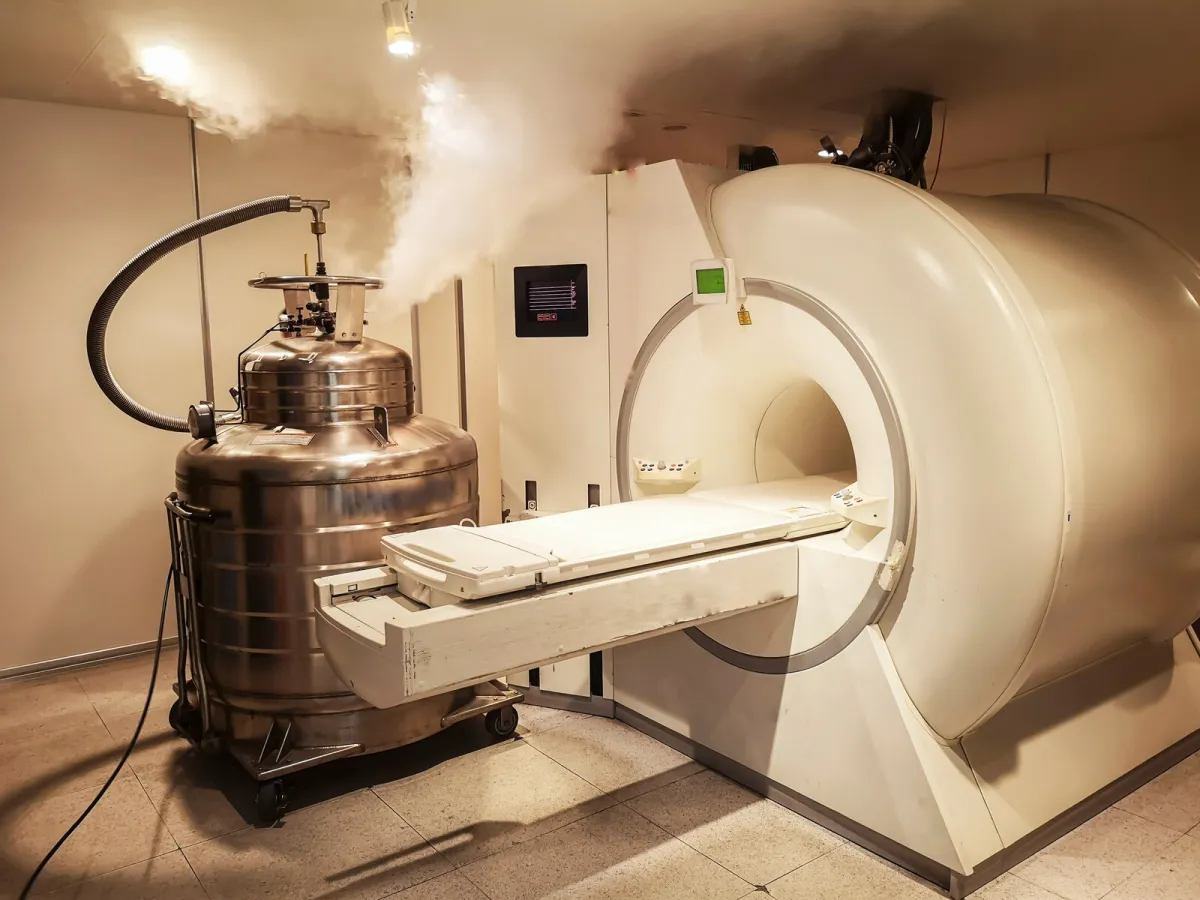

Сверхпроводящие магниты и их особенности
Основой большинства современных МРТ аппаратов являются сверхпроводящие магниты. Они используют сплавы, охлаждаемые до критической температуры с помощью жидкого гелия (примерно –269 °C), что обеспечивает переход материала в состояние сверхпроводимости. Преимущества таких систем:
Высокая стабильность поля: Благодаря сверхпроводимости достигается максимально стабильное и мощное магнитное поле с минимальными флуктуациями.
Широкие диагностические возможности: Поддерживают работу аппаратов с напряженностью 1,5 и 3 Тл, что позволяет реализовать широкий спектр протоколов для различных клинических задач.
Низкий уровень шума: Стабильность магнитного поля способствует получению изображений с высоким отношением сигнал/шум.

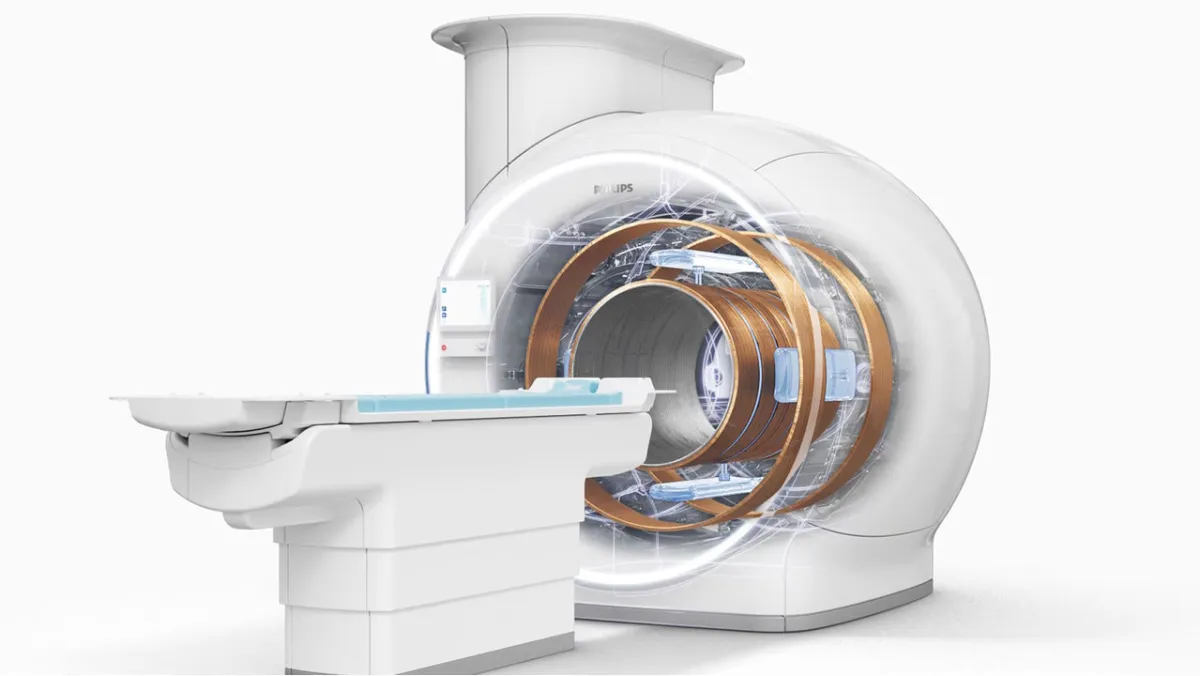

Магниты с безгелиевыми технологиями
С появлением новых материалов и инженерных решений на сцену вышли безгелиевые МРТ, которые включают преимущества сверхпроводяхих магнитов, но при этом позволяют значительно снизить эксплуатационные затраты. Главные особенности:
Отсутствие постоянной дозаправки: Технология BlueSeal использует улучшенные изолирующие материалы и методы теплоизоляции, что позволяет минимизировать потери гелия или вовсе обойтись альтернативными методами охлаждения.
Упрощённое обслуживание: Благодаря отсутствию необходимости в криогенной поддержке снижаются требования к инфраструктуре учреждения.
Экологическая и экономическая эффективность: Такие системы оказываются востребованными в регионах с ограниченным доступом к гелию или там, где экономия средств на долгосрочной основе является приоритетной.
Постоянные и резистивные магниты
Постоянные магниты: Используются преимущественно в низкопольных и открытых системах. Они не требуют сложных систем охлаждения и обладают компактными размерами. Однако они ограничены по величине создаваемого поля, что сказывается на детальности изображения.
Резистивные магниты: Когда-то использовались в ранних моделях МРТ, но из-за высокой потребляемой мощности, нестабильности поля и низкой эффективности почти полностью ушли с рынка. Их применение сегодня ограничено экспериментальными исследованиями и очень узкими клиническими случаями.
Экономические аспекты и ценовые сегменты
При выборе МРТ аппарата помимо технических характеристик следует учитывать экономическую составляющую. Стоимость приобретения, эксплуатации, обслуживания и возможность модернизации оборудования – все эти факторы играют значительную роль.
Классификация аппаратов МРТ по ценовым сегментам:
Бюджетный сегмент (<600 тыс. долларов): Обычно представлены низкопольные, открытые системы, которые подходят для базовой диагностики. Они имеют ограниченный функционал, медленную скорость сканирования и зачастую требуют ручной коррекции изображений. Такие аппараты МРТ могут быть оптимальны для небольших учреждений с ограниченным финансированием или для клинических условий, где не требуется выполнение сложных протоколов.
Средний сегмент (600–1 200 тыс. долларов): Аппараты 1,5 Тл входят в эту категорию. Они обеспечивают достаточное качество для большинства стандартных исследований, поддерживают ряд кардиологических, неврологических и онкологических протоколов. Они часто оснащаются базовыми программными решениями, что позволяет использовать автоматизированные алгоритмы реконструкции без высокой стоимости обслуживания.
Премиум-сегмент (>1.2 млн долларов): Здесь речь идёт о системах с напряженностью 3 Тл и выше, высокопроизводительными градиентами, комплексными алгоритмами обработки, полной интеграцией в информационные системы (PACS/RIS) и возможностями интраоперационной диагностики. Такие аппараты МРТ рассчитаны на крупные медицинские центры и специализированные клиники, где приоритетом является высочайшее качество диагностического исследования и возможность реализации самых передовых протоколов.
Более подробно про ценообразование аппаратов МРТ вы можете почитать в нашей статье: https://www.theexp.ru/post/ceny-apparaty-mrt
Отличия градиентных систем аппаратов МРТ
Градиентные поля являются дополнительными магнитными полями, накладываемыми на основное поле в определённых направлениях для пространственного кодирования сигнала. Именно благодаря этим полям формируется трехмерное изображение, детализируя пространственное распределение протонов в тканях.
Ключевые параметры градиентной системы
Градиентная сила (мТл/м): Чем выше этот параметр, тем более тонкие детали можно разрешить при сканировании. Он напрямую влияет на возможность получения высокоточных структурных изображений.
Скорость нарастания (Slew rate, Тл/м/с): Отражает способность системы быстро изменять градиентное поле. Высокие значения важны для динамических исследований, таких как кардиовизуализация, и позволяют сократить время экспозиции, что уменьшает артефакты, вызванные движением.
Практическое значение для клинических протоколов
Современные МРТ аппараты, особенно в премиум-сегменте, оснащены высокопроизводительными градиентами, часто превышающими 40–80 мТл/м и значениям slew rate в сотнях Тл/м/с. Это позволяет:
Проводить исследования в реальном времени с высокой временной дискретностью (например, cine-MRI).
Выполнять диффузионно-взвешенные исследования с минимальными артефактами.
Применять специализированные методы, такие как функциональная МРТ, которая требует высокой скорости переключения градиентов для регистрации изменений кровотока.
Таким образом, качественная градиентная система является одним из определяющих факторов для реализации продвинутых диагностических протоколов.
Клинические приложения МРТ
В своей основе МРТ опирается на внутренние магнитные свойства ядер водорода, которые в основном содержатся в молекулах воды и жира. При помещении в сильное статическое магнитное поле эти ядра выравниваются с полем. Затем применение радиочастотных (РЧ) импульсов нарушает это выравнивание, временно изменяя энергетические состояния ядер. Последующие релаксационные процессы, характеризующиеся временем релаксации T1 (продольным) и T2 (поперечным), различны для разных тканей и составляют основу контрастности изображения в МРТ. Манипулирование такими параметрами, как время эха и время повторения, позволяет врачам адаптировать протоколы для различных приложений, тем самым улучшая дифференциацию тканей и патологическое обнаружение. Этот точный контроль над параметрами визуализации является центральным для функциональной и структурной оценки, которая определяет многие передовые методы МРТ.
Визуализация головного мозга
МРТ-визуализация мозга, пожалуй, является наиболее устоявшимся и широко признанным приложением в клинической практике. Она дает бесценную информацию о широком спектре неврологических состояний, включая нарушения мозгового кровообращения, нейродегенеративные расстройства, новообразования, инфекции и демиелинизирующие заболевания, такие как рассеянный склероз. Расширенные последовательности, такие как диффузионно-взвешенная визуализация (DWI), имеют решающее значение для раннего выявления ишемического инсульта, выделяя цитотоксический отек до того, как структурные изменения станут очевидными при обычной визуализации. Кроме того, функциональная МРТ (фМРТ) оценивает мозговую активность, выявляя изменения оксигенации крови, тем самым позволяя осуществлять предоперационное планирование и картирование важных областей мозга. Точность МРТ в количественной оценке тонких различий в содержании воды в тканях и плотности клеток подтверждает ее надежность и укрепляет ее статус краеугольного камня в нейровизуализации.
Кардиовизуализация
МРТ сердца обрела значительную популярность благодаря своей непревзойденной способности предоставлять как анатомическую, так и функциональную информацию без рисков, связанных с ионизирующим излучением. МРТ сердца играет важную роль в оценке жизнеспособности миокарда, характеристике состава ткани и оценке сложных врожденных аномалий. Использование поздних методов усиления гадолинием позволяет идентифицировать фиброзную и рубцовую ткань миокарда, что имеет жизненно важное значение для диагностики и прогнозирования таких состояний, как кардиомиопатии и ишемическая болезнь сердца. Более того, динамические протоколы визуализации фиксируют движение сердца в реальном времени, способствуя точной оценке функции желудочков и гемодинамики. Эти многопараметрические оценки с высоким разрешением подчеркивают клиническую важность МРТ в кардиологии, предлагая идеи, которые часто меняют ведение пациентов и терапевтические стратегии.
Исследования опорно-двигательного аппарата
Роль МРТ в визуализации опорно-двигательного аппарата невозможно переоценить. Благодаря превосходному контрасту мягких тканей МРТ является методом выбора для оценки заболеваний суставов, повреждений связок и сложных опухолей опорно-двигательного аппарата. В ортопедической практике аппараты МРТ обычно используются для оценки таких состояний, как травмы сухожилий, деградация хряща при остеоартрите и воспалительные артропатии. Расширенные последовательности визуализации, включая методы с протонной плотностью и подавлением жира, позволяют детально визуализировать тонкие изменения тканей, которые часто не видны на обычных рентгенограммах. Предоставляя комплексную оценку костного мозга, мягких тканей и суставных структур, МРТ облегчает раннюю диагностику и существенно влияет на решения о хирургическом и консервативном лечении.
Абдоминальная и онкологическая визуализация
В области абдоминальной визуализации МРТ обеспечивает исключительную дифференциацию мягких тканей, что делает ее особенно подходящей для оценки поражений печени, поджелудочной железы и почек. Ее способность очерчивать сложные сосудистые структуры и обнаруживать тонкие различия в перфузии тканей имеет первостепенное значение в онкологической практике. Динамические последовательности с контрастным усилением (DCE) выявляют сосудистые характеристики опухолей, помогая дифференцировать доброкачественные и злокачественные поражения. Кроме того, МР-холангиопанкреатография (МРХПГ) обеспечивает неинвазивный метод визуализации желчных и панкреатических протоков, снижая необходимость в инвазивных диагностических процедурах. Использование диффузионно-взвешенной визуализации в онкологических условиях еще больше уточняет характеристику опухоли, помогая в стадировании и мониторинге лечения и, таким образом, напрямую влияя на принятие клинических решений в лечении рака.
Аппарат МРТ – это сложная интеграция принципов квантовой физики, передовых технических решений, интеллектуальных программных алгоритмов и экономической целесообразности. Каждый из параметров – от напряженности магнитного поля до типа градиентов, от архитектурных особенностей до специфики программного обеспечения – влияет на возможности диагностики, скорость исследования и, в конечном итоге, на качество предоставленной медицинской помощи.
Для практикующего врача понимание отличий между системами помогает:
При покупке или модернизации оборудования медицинское учреждение должно учитывать не только технические возможности аппарата, но и стратегические экономические, эксплуатационные и образовательные аспекты. Лидирующие производители продолжают внедрять инновационные решения, что позволяет постепенно преодолевать существующие технические ограничения и повышать качество исследования даже в критических клинических ситуациях.
В конечном итоге, выбор МРТ аппарата – это баланс между возможностями современной технологии и конкретными потребностями учреждения, а глубокое понимание всех отличительных характеристик позволяет клиницистам достичь максимально точной диагностики и обеспечить эффективное лечение своих пациентов.
